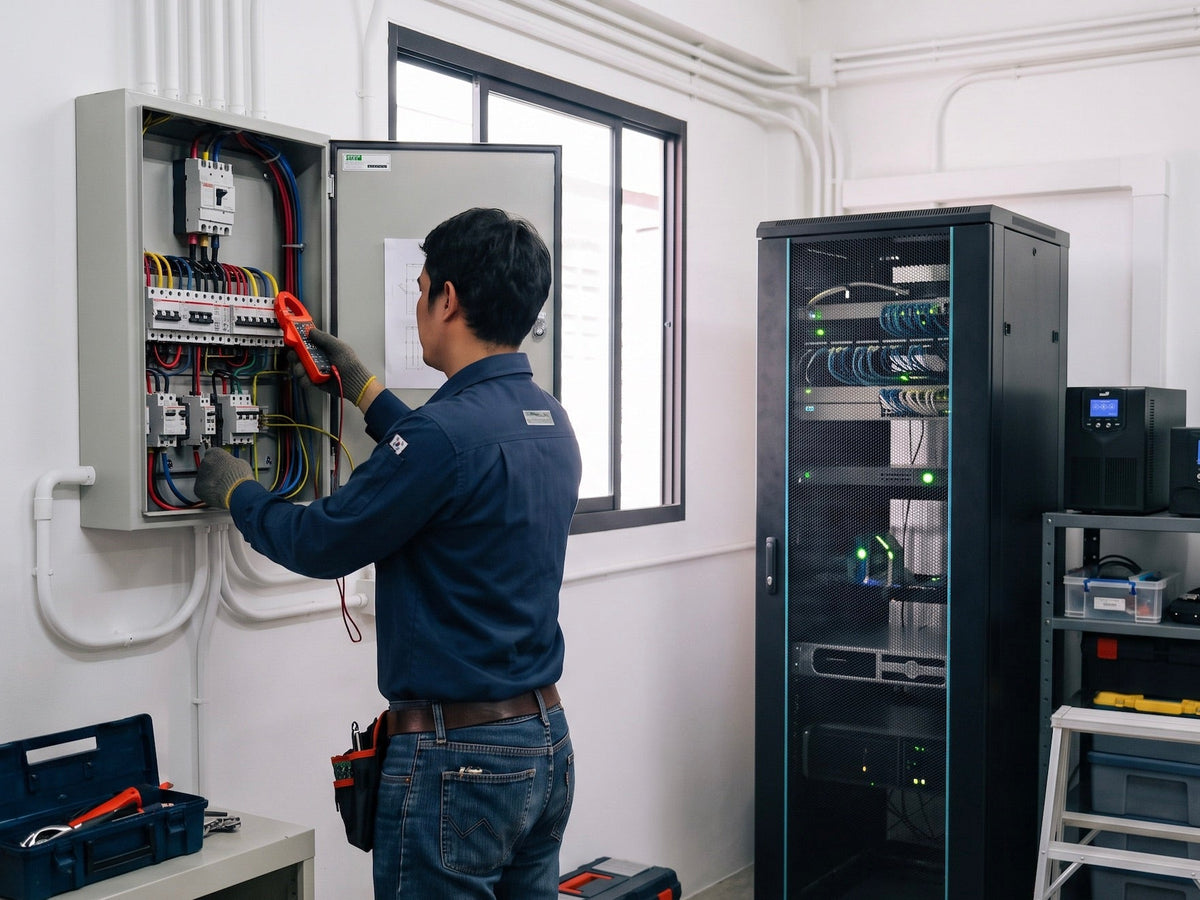

เดินไฟเพิ่มอย่างไรไม่ให้เสี่ยงไฟไหม้: Load, Breaker และสายไฟต้องสัมพันธ์กันอย่างไร

เพิ่มปลั๊กได้ ไม่ได้หมายความว่าระบบเดิมรองรับโหลดเพิ่มได้

งานรีโนเวทร้านค้าและสำนักงานมักมีการเพิ่มปลั๊ก เพิ่มเครื่องปรับอากาศ เพิ่มอุปกรณ์ครัว เพิ่ม Server หรือเพิ่มอุปกรณ์ที่ใช้ไฟฟ้าจำนวนมาก

ในมุมงาน Interior การเพิ่มจุดไฟอาจดูเป็นเรื่องง่าย เพียงเดินสายจากจุดใกล้เคียงมาเพิ่ม Outlet อีกหนึ่งจุด

แต่ในมุมระบบไฟฟ้า ทุกครั้งที่เพิ่มอุปกรณ์ เรากำลังเพิ่มกระแสให้กับวงจรเดิม หากไม่ตรวจว่าต้นทางถูกออกแบบไว้รองรับเท่าไร การมีปลั๊กเพิ่มไม่ได้หมายความว่าจะสามารถใช้โหลดเพิ่มได้อย่างปลอดภัย

สิ่งที่ต้องสัมพันธ์กันคือ

Load / Cable / Breaker / Installation Method

ถ้าส่วนใดส่วนหนึ่งไม่สัมพันธ์กัน ระบบป้องกันอาจไม่สามารถทำหน้าที่ได้ตามที่ควร

มาตรฐาน IEC 60364-4-43 กำหนดหลักการป้องกันตัวนำจากผลของกระแสเกิน ทั้งกรณี Overload และ Short Circuit และเน้นการประสานระหว่างสายตัวนำกับอุปกรณ์ป้องกันกระแสเกินโดยตรง

ประเทศไทยเองมี มาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย ของวิศวกรรมสถานแห่งประเทศไทย ซึ่งใช้เป็นมาตรฐานอ้างอิงสำคัญด้านการเลือกสาย วิธีเดินสาย และการป้องกันในงานติดตั้งไฟฟ้า

Breaker ไม่ได้มีหน้าที่ป้องกันเครื่องใช้ไฟฟ้าอย่างเดียว แต่ต้องป้องกันสายไฟด้วย

ความเข้าใจหนึ่งที่ควรแก้คือ “Breaker ยิ่งใหญ่ยิ่งไม่ตัดง่าย”

ในเชิงความปลอดภัย นี่อาจกลายเป็นปัญหา

หน้าที่สำคัญของอุปกรณ์ป้องกันกระแสเกินคือจำกัดไม่ให้สายตัวนำรับกระแสมากจนเกิดความร้อนเกินระดับที่ยอมรับได้

หากสายวงจรหนึ่งรองรับกระแสได้ในระดับหนึ่ง แต่มีการเปลี่ยน Breaker เป็นขนาดสูงขึ้นเพื่อไม่ให้ตัดเวลามีโหลดเพิ่ม สายอาจกลายเป็นส่วนที่รับภาระเกินแทน

Breaker ไม่ตัด
แต่สายร้อนขึ้น

ความร้อนสะสมมีผลต่อฉนวน จุดต่อ และวัสดุรอบข้าง และนี่คือหนึ่งในรูปแบบความเสี่ยงด้านไฟไหม้ที่ไม่ควรแก้ด้วยการเพิ่มขนาด Breaker โดยไม่ตรวจสาย

มาตรฐาน IEC จึงกำหนดเรื่อง Coordination ระหว่างพิกัดกระแสของตัวนำกับอุปกรณ์ Overcurrent Protection ไว้เป็นหลักสำคัญ ไม่ใช่เลือกสองอย่างแยกกัน

ขนาดสายไฟไม่ได้เลือกจาก Watt อย่างเดียว

เราสามารถประมาณกระแสจากกำลังไฟฟ้าได้ แต่การเลือกขนาดสายจริงมีตัวแปรมากกว่าตัวเลข Watt ของเครื่อง

ความสามารถในการรับกระแสของสายขึ้นอยู่กับหลายปัจจัย เช่น ชนิดตัวนำ ชนิดฉนวน วิธีเดินสาย อุณหภูมิโดยรอบ จำนวนวงจรที่วางรวมกัน และเงื่อนไขการระบายความร้อน

IEC 60364-5-52 ซึ่งเป็นมาตรฐานเกี่ยวกับการเลือกและติดตั้งระบบสายไฟ ครอบคลุมเรื่อง Current-carrying Capacity, วิธีการเดินสาย, Harmonic Current, Voltage Drop และปัจจัยที่มีผลต่อการเลือกขนาดสายโดยตรง

สายที่เดินลอยในพื้นที่ระบายอากาศได้ดีกับสายขนาดเดียวกันที่รวมกันหลายวงจรอยู่ในท่อหรือ Cable Trunking ไม่ได้มีสภาวะระบายความร้อนเหมือนกัน

ดังนั้นการพูดว่า “สาย 2.5 ตร.มม. รับได้กี่แอมป์” โดยไม่ระบุวิธีติดตั้งจึงเป็นคำถามที่ยังมีข้อมูลไม่ครบ

การรวมสายหลายวงจรไว้ด้วยกันทำให้การระบายความร้อนเปลี่ยนไป

จุดนี้เกี่ยวข้องกับงาน Interior โดยตรง เพราะงานรีโนเวทมักต้องซ่อนสายให้เรียบร้อย

พื้นที่เหนือฝ้าอาจมี Cable Tray ที่เต็มอยู่แล้ว หรือมีการเดินวงจรใหม่เข้าไปในท่อเดิมหลายเส้น

เมื่อสายไฟหลายวงจรอยู่ใกล้กัน ความร้อนจากแต่ละสายมีผลต่อกัน ทำให้ความสามารถในการระบายความร้อนลดลง และอาจต้องมีการปรับค่าความสามารถรับกระแสตามเงื่อนไขการติดตั้ง

การพยายามยัดสายเพิ่มเข้า Conduit เดิมเพียงเพราะ “ยังดันเข้าได้” จึงไม่ได้หมายความว่าเป็นวิธีติดตั้งที่เหมาะสม

นอกจาก Capacity ของสายแล้ว ยังมีเรื่องพื้นที่ภายในท่อ ความสะดวกในการดึงสาย และการบำรุงรักษาในอนาคตด้วย

นี่เป็นเหตุผลว่าการเผื่อ Cable Route และตู้ไฟตั้งแต่ Design Stage มีประโยชน์มากกว่าแก้งานระบบเมื่อ Built-in และฝ้าปิดแล้ว

Overload กับ Short Circuit เป็นคนละเหตุการณ์

คำว่าไฟเกินมักถูกใช้รวมกัน แต่ในทางระบบไฟฟ้ามีลักษณะสำคัญต่างกัน

Overload คือวงจรใช้งานกระแสมากกว่าที่ออกแบบไว้ต่อเนื่อง เช่น มีการเสียบเครื่องใช้หลายตัวบนวงจรเดียวจน Load สูงเกินไป

กระแสอาจไม่ได้สูงอย่างรุนแรงในทันที แต่ทำให้สายสะสมความร้อน

ส่วน Short Circuit เป็นความผิดปกติที่ทำให้กระแสเพิ่มขึ้นสูงมากในระยะเวลาสั้น อุปกรณ์ป้องกันต้องตัดวงจรอย่างรวดเร็วเพื่อจำกัดผลกระทบ

IEC 60364-4-43 ครอบคลุมการป้องกันทั้ง Overload และ Short Circuit และกำหนดให้มาตรการป้องกันทำงานสัมพันธ์กับตัวนำและระบบติดตั้ง

Breaker จึงไม่ได้มีเพียงตัวเลขกระแสพิกัดเท่านั้น แต่ยังมีคุณสมบัติด้านการตัดกระแสลัดวงจรและลักษณะการทำงานตามชนิดของอุปกรณ์ด้วย

การเสียบหลายเครื่องผ่านปลั๊กพ่วงไม่ได้ลด Load ของวงจร

ปลั๊กพ่วงสร้างจำนวนช่องเพิ่ม แต่ไม่ได้เพิ่มความสามารถของวงจรต้นทาง

หาก Outlet หนึ่งจุดอยู่บนวงจรเดียวกับจุดอื่นทั้งหมด กระแสจากทุกอุปกรณ์ยังไหลกลับผ่านสายและ Breaker ของวงจรเดิม

ในร้านค้าและออฟฟิศ ปัญหามักเกิดเมื่อพื้นที่เปลี่ยนการใช้งาน เช่น จุดที่เดิมใช้ Notebook และ Printer ถูกเปลี่ยนมาเป็น Pantry หรือพื้นที่เครื่องใช้ไฟฟ้ากำลังสูง

จำนวน Outlet อาจเท่าเดิม แต่ Load Profile เปลี่ยนไปอย่างมาก

อุปกรณ์อย่างกาต้มน้ำ เครื่องชงกาแฟ Microwave เตาไฟฟ้า เครื่องทำน้ำร้อน และเครื่องปรับอากาศ ใช้กำลังสูงกว่าอุปกรณ์สำนักงานทั่วไปมาก

ดังนั้นการเปลี่ยน Function ของพื้นที่ควรทำให้ Electrical Load Schedule ถูกทบทวนตามไปด้วย ไม่ใช่เพียงเพิ่มปลั๊กให้เพียงพอกับจำนวนเครื่อง

เครื่องใช้ไฟฟ้ากำลังสูงควรพิจารณาวงจรแยก

อุปกรณ์ที่มี Load สูงหรือมีลักษณะใช้งานต่อเนื่องมักเหมาะกับการมีวงจรเฉพาะ เพื่อไม่ให้ไปใช้ Capacity ร่วมกับ Outlet ทั่วไปมากเกินไป

ตัวอย่างที่พบในโครงการ ได้แก่

Air Conditioner / Water Heater / Pantry Equipment / Server & IT Equipment / Signage / เครื่องจักร

ไม่ได้หมายความว่าอุปกรณ์ทุกเครื่องต้องมี Breaker หนึ่งตัวต่อหนึ่งเครื่องเสมอไป แต่ควรพิจารณาจากกำลังไฟ ลักษณะการใช้งาน และข้อกำหนดของผู้ผลิต

ข้อดีของการแยกวงจรไม่ได้มีเพียงเรื่อง Load แต่ยังช่วยเรื่อง Maintenance

เมื่ออุปกรณ์หนึ่งมีปัญหา สามารถตัดเฉพาะวงจรนั้นได้โดยไม่ต้องปิดพื้นที่ส่วนอื่นทั้งหมด

Load รวมของตู้ไฟสำคัญกว่าวงจรปลายทางเพียงวงจรเดียว

แม้วงจรใหม่แต่ละวงจรจะเลือกสายและ Breaker ถูกต้อง แต่ยังต้องย้อนตรวจว่า Panel ต้นทางและ Main Feeder มี Capacity เหลือหรือไม่

งาน Fit-out บางโครงการมี Spare Breaker Way ในตู้ จึงเข้าใจว่าสามารถเพิ่มวงจรได้

แต่ช่องว่างทางกายภาพในตู้ไม่เท่ากับ Capacity ทางไฟฟ้า

ต้องดูทั้ง Connected Load, Demand, Main Breaker, Feeder และข้อจำกัดของแหล่งจ่ายต้นทาง

ในอาคารเช่าหรือศูนย์การค้า ยังต้องตรวจข้อกำหนดของอาคารว่าผู้เช่าได้รับ Electrical Capacity เท่าไร

ร้านที่เปลี่ยนจาก Retail ทั่วไปเป็น Café หรือ Restaurant อาจมีโหลดเพิ่มจากระบบครัวจำนวนมากจน Capacity เดิมของพื้นที่ไม่เพียงพอ แม้จะมีที่ว่างใน DB สำหรับติด Breaker เพิ่มก็ตาม

นี่เป็นหนึ่งในเหตุผลที่การตรวจ Existing Electrical Capacity มีความสำคัญมากก่อนเริ่มออกแบบร้าน

Connected Load กับ Demand Load ไม่เหมือนกัน

ถ้านำ Watt ของอุปกรณ์ทุกเครื่องมารวมกัน เราจะได้ Connected Load แต่ในความเป็นจริงอุปกรณ์ทุกชิ้นอาจไม่ได้ทำงานพร้อมกันเต็มกำลังตลอดเวลา

การออกแบบระบบจึงมีเรื่องของ Demand หรือ Diversity เข้ามาเกี่ยวข้องตามประเภทพื้นที่และมาตรฐานที่ใช้

แต่การใช้ Diversity ไม่ได้หมายความว่าสามารถลดขนาดระบบจากการคาดเดาว่า “คงไม่เปิดพร้อมกัน”

ต้องใช้หลักการและค่าที่เหมาะสมกับประเภท Load

โดยเฉพาะร้านอาหารหรือ Pantry ที่มีอุปกรณ์ทำความร้อนหลายเครื่อง พฤติกรรมการใช้งานช่วง Peak อาจต่างจากสำนักงานทั่วไปมาก

Load Schedule ที่ดีจึงควรแบ่งประเภทอุปกรณ์และประเมินพฤติกรรมการใช้งานจริง ไม่ใช่รวม Watt อย่างเดียวแล้วลดเป็นเปอร์เซ็นต์โดยไม่มีเหตุผลรองรับ

Voltage Drop ก็มีผลเมื่อวงจรเดินไกล

สายไม่ได้มีเพียงข้อจำกัดด้านกระแส แต่ยังมีความต้านทาน

เมื่อระยะทางยาว จะเกิดแรงดันตกคร่อมตามสายมากขึ้น ทำให้อุปกรณ์ปลายทางได้รับแรงดันต่ำกว่าต้นทาง

IEC 60364-5-52 มีข้อกำหนดเกี่ยวกับ Voltage Drop ในการเลือกและติดตั้งระบบสาย และฉบับรวมที่ปรับปรุงถึงปี 2024 ยังคงมีหัวข้อนี้เป็นส่วนหนึ่งของการออกแบบระบบสายโดยตรง

ในพื้นที่ Office ขนาดเล็กอาจไม่เห็นปัญหานี้มาก แต่ในโกดัง ร้านขนาดใหญ่ หรืออาคารที่ตู้ไฟอยู่ไกลจาก Load ระยะสายเริ่มมีผลต่อการเลือกขนาดตัวนำ

จึงไม่สามารถกำหนดขนาดสายจาก Ampere เพียงอย่างเดียวได้

จุดต่อที่ไม่ดีสร้างความร้อนได้แม้ Load ไม่เกิน

อีกสาเหตุหนึ่งของความร้อนในระบบไม่ได้เกิดจากสายเล็กเกินไป แต่เกิดจาก Connection ที่ไม่สมบูรณ์

ขั้วต่อหลวม การย้ำหางปลาไม่เหมาะสม หรือการต่อสายที่มี Contact Area ไม่เพียงพอทำให้ความต้านทานบริเวณจุดต่อสูงขึ้น

เมื่อมีกระแสไหลผ่าน ความร้อนจะสะสมที่บริเวณนั้น

จุดต่อจึงเป็นส่วนสำคัญของระบบไม่แพ้ขนาดสาย

IEC 60364-5-52 มีข้อกำหนดเกี่ยวกับ Electrical Connection และการเข้าถึงเพื่อตรวจสอบและบำรุงรักษาเป็นส่วนหนึ่งของ Wiring System เช่นกัน

ในงาน Interior จึงไม่ควรซ่อน Junction หรือจุดต่อในตำแหน่งที่ไม่สามารถเข้าถึงได้เลยเพียงเพื่อความเรียบร้อย เพราะเมื่อเกิดปัญหาจะตรวจและซ่อมได้ยากมาก

Breaker กับ RCD หรือ RCBO ทำหน้าที่ไม่เหมือนกัน

อุปกรณ์ป้องกันในตู้ไฟไม่ได้มีหน้าที่เหมือนกันทั้งหมด

Breaker ทั่วไปป้องกันกระแสเกินและ Short Circuit เป็นหลัก

ส่วนอุปกรณ์ป้องกันกระแสรั่ว เช่น RCD หรือ RCBO มีหน้าที่ตรวจความไม่สมดุลของกระแสเพื่อช่วยป้องกันอันตรายจากไฟฟ้าดูดและความผิดปกติบางลักษณะ

ดังนั้นการมี Breaker ไม่ได้หมายความว่ามีระบบป้องกันกระแสรั่วแล้วโดยอัตโนมัติ

มาตรฐาน IEC 60364 มีข้อกำหนดด้านการเลือกและติดตั้งอุปกรณ์ป้องกัน การตัดวงจร และการควบคุมแยกเป็นหมวดเฉพาะ โดยฉบับรวม IEC 60364-5-53 ได้รับการปรับปรุงล่าสุดถึงปี 2024

การเลือกระบบป้องกันจึงต้องดูประเภทวงจร สภาพแวดล้อม และ Requirement ของพื้นที่ ไม่ใช่เลือกเพียงขนาด Ampere

สายดินเป็นอีกระบบที่ไม่ควรถูกลืมเมื่อเพิ่มวงจร

การเพิ่มจุดไฟไม่ได้มีเพียงสาย Line และ Neutral

อุปกรณ์ที่ต้องมี Protective Earth ต้องต่อสายดินให้ต่อเนื่องและเหมาะสมกับระบบ

สายดินมีหน้าที่สร้างเส้นทางให้กระแส Fault ไหลกลับในลักษณะที่ทำให้อุปกรณ์ป้องกันสามารถตัดวงจรได้ตามที่ออกแบบ และช่วยลดความเสี่ยงจากส่วนโลหะที่อาจมีไฟรั่ว

IEC 60364-5-54 ครอบคลุม Earthing Arrangement และ Protective Conductors โดยตรงเพื่อให้ระบบติดตั้งมีความปลอดภัยต่อไฟฟ้าดูดและ Fault ต่าง ๆ

ในงานรีโนเวทอาคารเก่า การเห็นเต้ารับ 3 รูไม่ได้รับประกันว่าสายดินด้านหลังถูกต่อและมีความต่อเนื่องจริง

จึงควรตรวจระบบเดิมแทนการสมมติจากหน้าตาของอุปกรณ์

จากหน้างาน: เพิ่ม Breaker ใหม่ไม่ได้แปลว่าเพิ่ม Load ได้ทันที

ตู้ไฟบางแห่งยังมีช่องว่างสำหรับติด Breaker แต่ Main Feeder ถูกใช้งานใกล้ Capacity เดิมอยู่แล้ว

ถ้าเพิ่มวงจรใหม่โดยดูเพียง Spare Way ในตู้ ระบบอาจมี Branch Circuit ที่ถูกต้องทุกวงจร แต่ Main Circuit กลับรับโหลดสูงเกินกว่าที่วางไว้

ดังนั้นก่อนเพิ่ม Load จำนวนมาก เช่น เครื่องปรับอากาศใหม่ ระบบครัว หรืออุปกรณ์ IT ควรตรวจทั้งต้นทางและปลายทางตั้งแต่ Main Supply ลงมาถึง Branch Circuit

งาน Interior มีผลกับ Electrical Safety มากกว่าที่เห็นในแบบปลั๊ก

การเลือกตำแหน่ง Built-in, Partition และฝ้ามีผลต่อเส้นทางเดินสายและพื้นที่ระบายความร้อนของระบบ

สายที่เดิมอยู่ในพื้นที่เปิดอาจถูกหุ้มด้วยฉนวนเพิ่มหลัง Renovation หรือ Cable Tray เดิมอาจถูกระบบอื่นใช้ร่วมจนแน่นมากขึ้น

ตู้ไฟที่เดิมเข้าถึงง่ายอาจถูกซ่อนหลัง Built-in หรือ Furniture ทำให้ไม่สามารถเข้าถึง Breaker ได้รวดเร็ว

Electrical Panel จึงไม่ควรถูกมองเป็นสิ่งที่ต้องซ่อนให้มิดที่สุด แต่ต้องมีพื้นที่สำหรับใช้งาน ตรวจสอบ และบำรุงรักษาอย่างเหมาะสม

การทำ Interior Detail ที่ดีคือทำให้งานระบบเข้าถึงได้โดยไม่ทำลายภาพรวมของพื้นที่ ไม่ใช่ทำให้งานระบบหายไปจน Service ไม่ได้

เมื่อรีโนเวทพื้นที่เก่า ควรตรวจอะไรบ้างก่อนเพิ่มโหลด

ก่อนเดินวงจรใหม่ ข้อมูล Existing Condition มีความสำคัญมาก

ควรตรวจว่า Panel เดิมมี Capacity เท่าไร สาย Feeder เดิมขนาดอะไร Breaker เดิมสภาพเป็นอย่างไร ระบบสายดินมีหรือไม่ และมีวงจรใดถูกดัดแปลงจากงานเก่ามาแล้วบ้าง

อาคารที่ผ่านการต่อเติมหลายรอบอาจมี Label ในตู้ที่ไม่ตรงกับวงจรจริง

จึงไม่ควรอ้างอิงจากป้ายหน้าตู้เพียงอย่างเดียวหากเป็นงานที่มี Load สูงหรือมีการปรับระบบจำนวนมาก

การตรวจ Existing Load และทดสอบวงจรช่วยให้การออกแบบใหม่เริ่มจากข้อมูลจริง ไม่ใช่สมมติฐาน

อย่าพิจารณาเฉพาะ “ใช้ได้ตอนเปิดร้าน” แต่ต้องดูการใช้งานต่อเนื่อง

ระบบที่เปิดทดสอบ 10 นาทีแล้วไม่ตัดไม่ได้แปลว่าจะรองรับการทำงานต่อเนื่องหลายชั่วโมงได้ดี

ความร้อนในสายและ Connection ต้องใช้เวลาสะสม

ร้านที่เปิดอุปกรณ์ครัวหลายเครื่องพร้อมกันในช่วง Peak หรือ Office ที่ Server และอุปกรณ์ IT ทำงานตลอด 24 ชั่วโมงมี Load Profile ต่างจากอุปกรณ์ที่เปิดเป็นช่วงสั้น

การออกแบบจึงควรสะท้อน Duty ของอุปกรณ์ด้วย ไม่ใช่เพียงกำลังไฟสูงสุดบนป้าย Nameplate

สรุป

ความปลอดภัยของระบบไฟฟ้าไม่ได้อยู่ที่การเลือก Breaker หรือขนาดสายอย่างใดอย่างหนึ่ง แต่เกิดจากการที่ส่วนต่าง ๆ ถูกเลือกให้สัมพันธ์กัน

Load บอกว่าระบบต้องรองรับภาระเท่าไร

Cable ต้องสามารถรับกระแสได้ตามวิธีติดตั้งและสภาพแวดล้อม

Breaker ต้องป้องกันสายและตัด Fault ตามคุณสมบัติที่ต้องการ

ขณะที่ Feeder, Panel, Earthing และ Connection ต้องรองรับระบบทั้งหมดร่วมกัน

ดังนั้นการเพิ่มปลั๊กหรือวงจรใหม่ในร้านและสำนักงานไม่ควรถูกมองเป็นเพียงงานเดินสายจากจุดใกล้ที่สุด แต่ต้องย้อนกลับไปตรวจ Capacity ของวงจรและแหล่งจ่ายเดิม

โดยเฉพาะงานรีโนเวทที่เปลี่ยน Function ของพื้นที่ เช่น Office กลายเป็น Café, Retail เพิ่มอุปกรณ์ครัว หรือสำนักงานเพิ่ม Server และระบบปรับอากาศ ความต้องการไฟฟ้าอาจเปลี่ยนไปมากแม้พื้นที่ตารางเมตรเท่าเดิม

การตรวจ Load Schedule, Panel Capacity, Breaker, Cable และสายดินตั้งแต่ Design Stage จึงช่วยลดทั้งความเสี่ยงไฟดับ อุปกรณ์เสีย และความร้อนสะสมที่อาจนำไปสู่เหตุไฟไหม้ได้ดีกว่าการแก้โดยเพิ่ม Breaker หลังระบบเริ่มมีปัญหา
